从 2D 概念图到 UE 风格化村庄场景全流程解析

概要

这个风格化村庄以 2D 概念图为蓝本:在 UE 里先做遮挡,拆到 Blender 做中模与 UV,用 Designer 出可复用材质与 trim sheet,最后靠自定义轮廓线着色器与雨天氛围收尾。

引言

大家好,很高兴认识各位!我叫 Angelo Ciervo,是一名专注于风格化场景的环境艺术家(Environment Artist)和 3D 艺术家。我最初在 IUDAV 学习电子游戏开发与数字艺术,毕业后进入 Art Train Academy,师从 Sathish Kumar。这段经历帮我夯实了艺术与技术功底,也让我对环境设计有了更深的理解。

之后我在 Reply Game Studios 担任环境概念美术师近两年,参与过一些尚未公开的项目。近几个月,我进一步把重心放在环境艺术与 3D 美术上,专攻风格化场景。我喜欢把概念美术的原则和实时工作流结合起来,做出让人眼前一亮的东西。

风格化环境艺术

这个项目的灵感来自 Linawang 的精彩作品。我以她的概念图为基础进行了拓展,希望在尊重原设计的前提下,让场景变得更加鲜艳、生动和沉浸。每次做个人项目,我都喜欢挑战比上次更复杂的内容;这一次的目标是在相对短的时间内,构建一个规模更大、结构更复杂的环境。

Linawang 创作的彩色村庄 2D 概念图,是本项目风格的灵感来源
灵感来源:Linawang 的 2D 概念图

这既是提升艺术能力的好机会,也是优化技术流程的好机会。在收集参考时,我通常先在 Miro 里做一张简单的情绪板(mood board)来整理思路,同时收集材质、建筑、植被和光照方面的参考。多年来,我积累了大量个人参考库,可以在新项目里快速调用。

我认为这一阶段非常重要,因为它让我能研究其他艺术家是如何解决视觉与技术难题的,从而借鉴并转化出自己的方案。一旦方向明确,我会把所有参考导入 PureRef,方便在制作全程随时查看。

我已经有一张基础概念图确定了构图的大方向。但在把它搬进 Unreal Engine(虚幻引擎)时,对我来说最重要的是保持场景中各元素的比例协调,让观众觉得环境可信自然。我通常直接在 UE 里用方块等简单几何体快速搭建遮挡阶段(blockout),先确定构图、比例和主要体块。

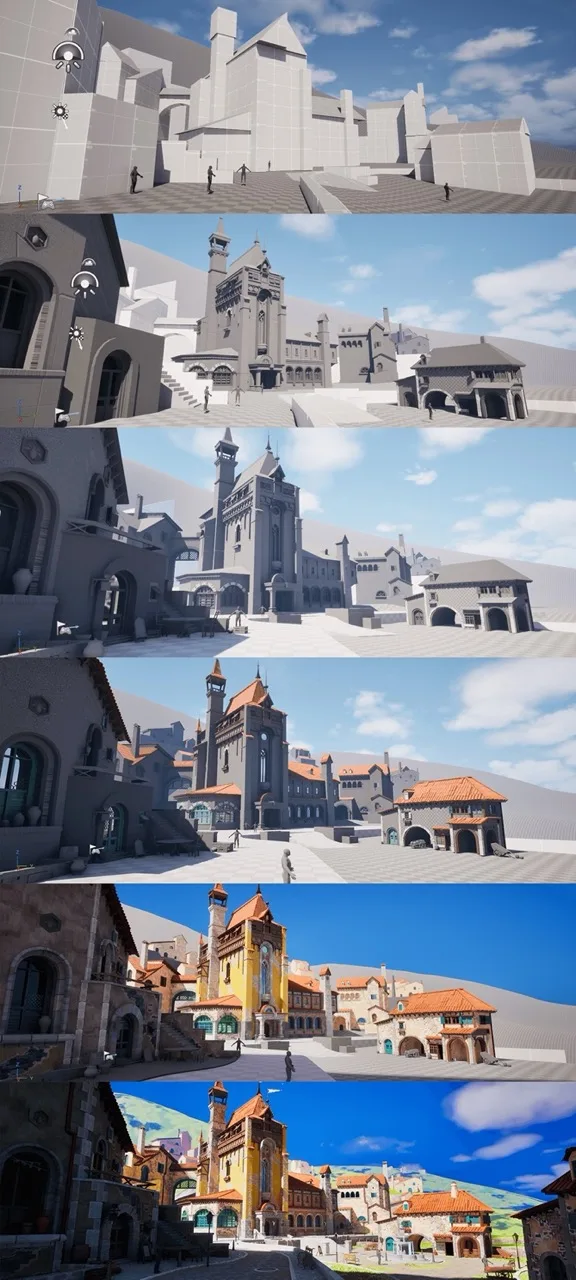

项目参考情绪板与 Unreal Engine 中体块搭建的早期截图
用 Miro 整理参考后,在 UE 中快速搭建体块

之后我把遮挡模型导出到 Blender,开始把每栋建筑拆分成更小、更易管理的元素。我先为每个结构建立统一的命名规则,并沿用进 Unreal Engine,这样在使用 trim sheet(修剪纹理)和拉伸 UV 时也能保持井井有条。由于这个项目的资产数量非常多,我大部分资产都采用了中模(mid-poly)流程。

这种做法能把复杂问题拆成多个小问题,逐个击破。在这个阶段,我会重点检查比例、优化造型,并找出可以复用的模块。简单的模块化资产既能加快制作,又能保持环境整体一致。因为这是一个村庄场景,建筑是核心,所以我把大部分时间花在结构的开发与打磨上。

制作过程中,我会不断在 Unreal Engine 和 Blender 之间切换,对比比例、确认资产在镜头视角下是否合适。为了提高效率,我使用了 Blender For Unreal Engine 插件来自动化导出流程,让 Blender 与 UE 之间的往返变得更快更顺畅。

UV 展开

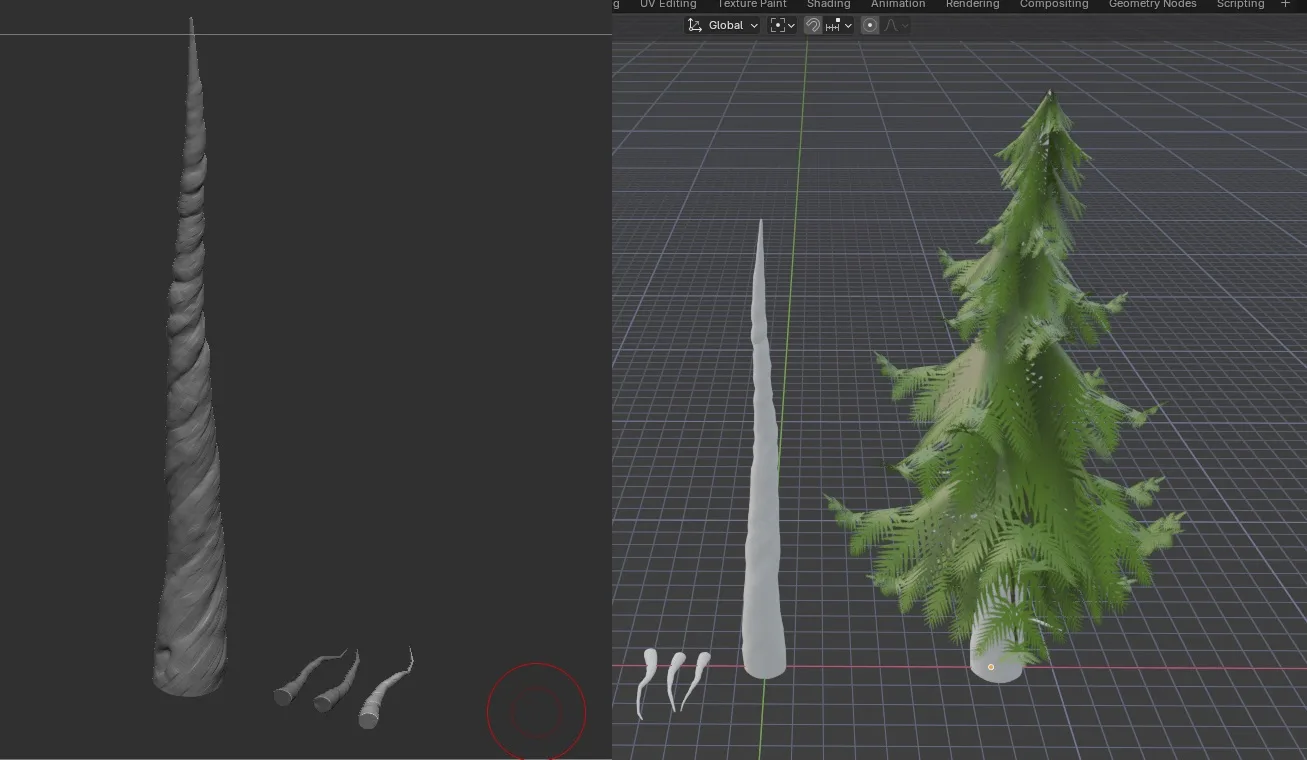

由于场景资产种类繁多,我必须仔细处理每件物体的 UV 展开。这里我用了两个很实用的 Blender 插件:ZenUV 和 RetopoFlow,它们显著提升了工作流效率,让我能更快展开资产、获得更干净的拓扑,并保持整个场景的纹理密度(texel density)一致。比如松树,我先在 ZBrush 里雕刻高模,塑造出主要造型和有机细节;然后在 Blender 里用 RetopoFlow 制作适合实时渲染的低模,再用 ZenUV 展开。

Blender 视口中的模块化建筑结构拆分与命名展示
在 Blender 里把建筑拆分为模块化组件

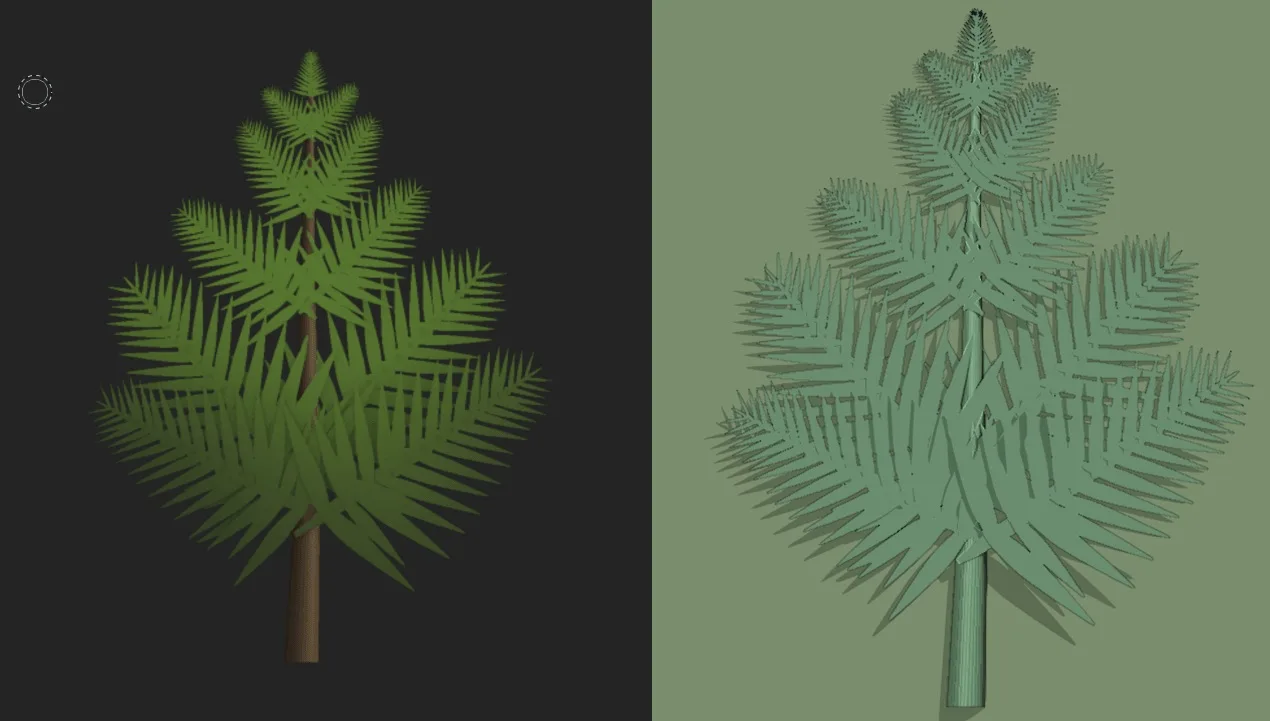

重新拓扑(retopology)和 UV 完成后,我烘焙了贴图并进入 Substance 3D Painter,制作最终纹理并细化表面细节。松针树叶方面,我更关注造型是否有效,而非不必要的细节。由于这些树距离玩家镜头较远,做非常精细的叶片并不会在最终画面中带来可见提升。因此我用简单的球体造型来表现风格化松针,在 Substance 3D Painter 里烘焙细节,并添加手绘色彩渐变来增强体积感和可读性(readability)。

风格化松针叶片的 Normal 与 Base Color 贴图对照
用简单球体造型表现远距离松针叶片

之后我把树干、树枝和树叶手动组合起来,在视觉品质和性能之间取得平衡,制作出最终的树木资产。

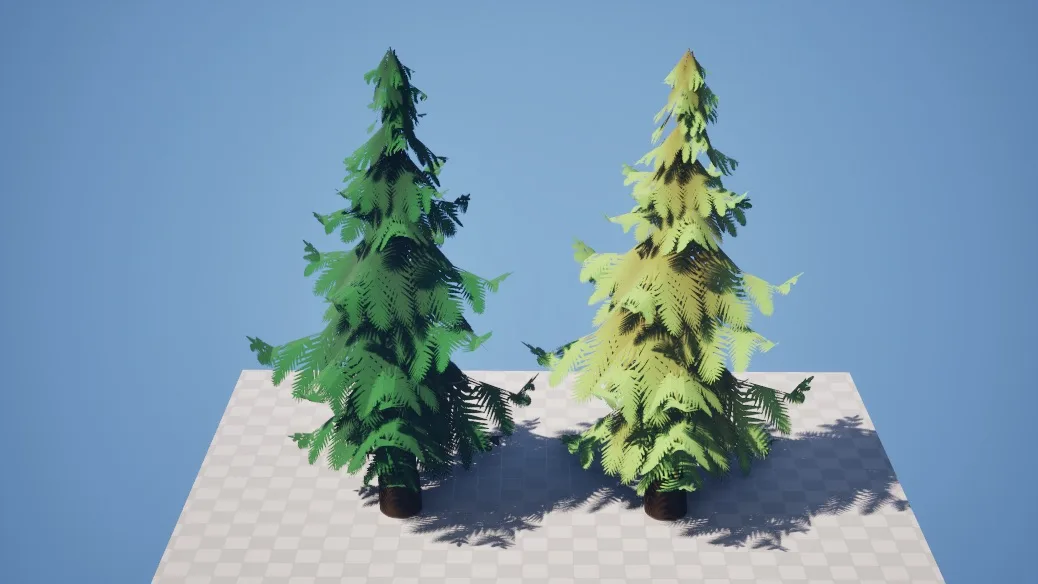

Unreal Engine 场景中两棵风格化松树的最终效果
组合树干、树枝与树叶后的最终树木资产

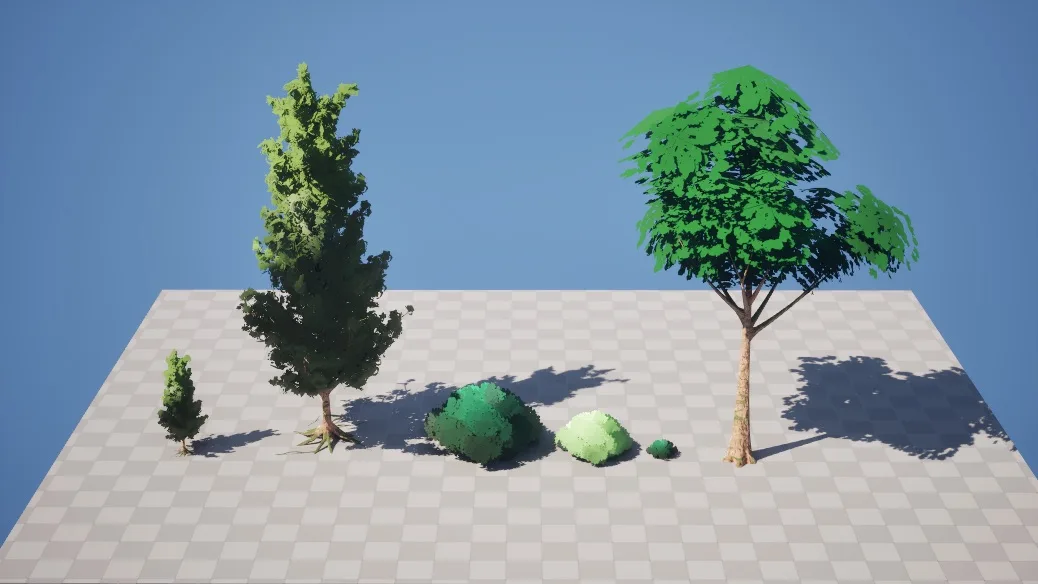

至于其他种类的树木和灌木,我使用了免费开源工具 TreeIt。它让我能更高效地生成额外植被资产,节省制作时间,从而把更多精力放在整体构图和艺术方向上。

TreeIt 生成的多种风格化树木与灌木资产展示
用 TreeIt 快速生成其他植被

树叶着色器我参考了 Viktoriia Zavhorodnia 的 Unreal Engine foliage shader(植被着色器)教程,让植被看起来更有风格化和动态感!

贴图制作

我认为风格化环境最重要的一环就是贴图。Substance 3D Designer 让整个流程更高效,尤其在制作可复用材质和保持场景一致性方面。我通常按这个顺序构建主要纹理组件:normal(法线)、base color(基础色)、roughness(粗糙度)。这个项目里我还做了一张 trim sheet(修剪纹理),可以在整个环境中复用,用来装饰和细化建筑特定区域。节点看起来是这样的:

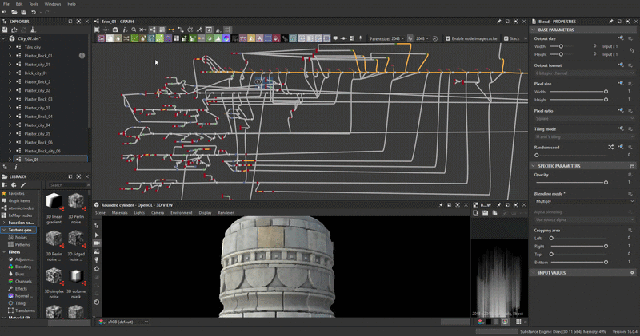

Substance 3D Designer 中 trim sheet 的节点网络与 3D 预览
Substance 3D Designer 中的节点工作流

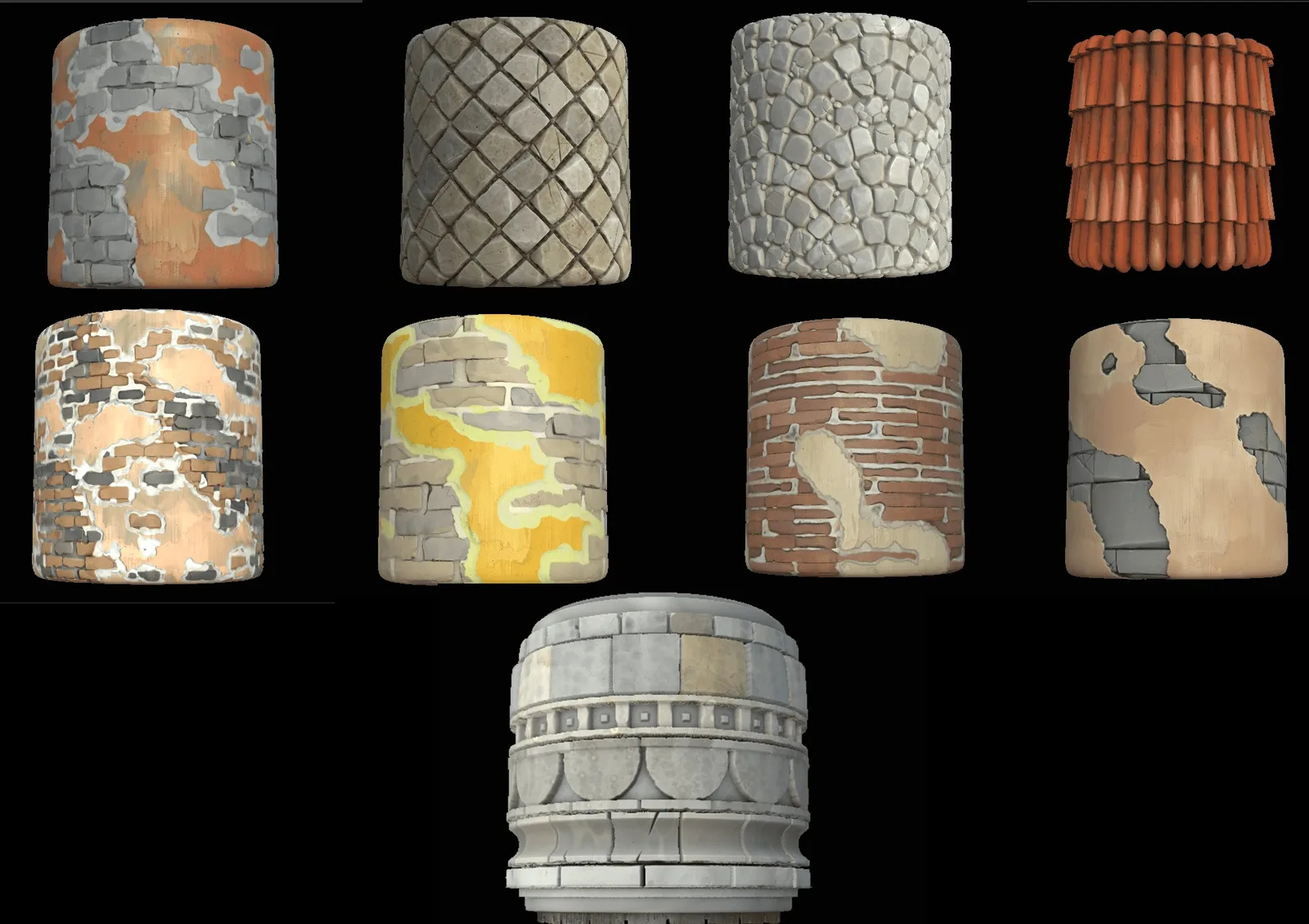

制作过程中,我不断在 Substance 3D Designer 和 Unreal Engine 之间往返调试。一张纹理在 Designer 里看起来正确,并不意味着它在最终环境中一定好用,因为灯光设置、镜头角度和整体构图都会完全改变材质观感。这是从 Designer 里输出的效果:

从 Substance 3D Designer 导出的多种风格化建筑材质球
这是从 Substance 3D Designer 输出的材质效果

为了得到更手绘感的画面,我通常使用模仿传统绘画笔触感的手绘笔刷 alpha,结合 Tile Sampler(平铺采样器)节点来生成更有机的变化,并尝试不同图案。

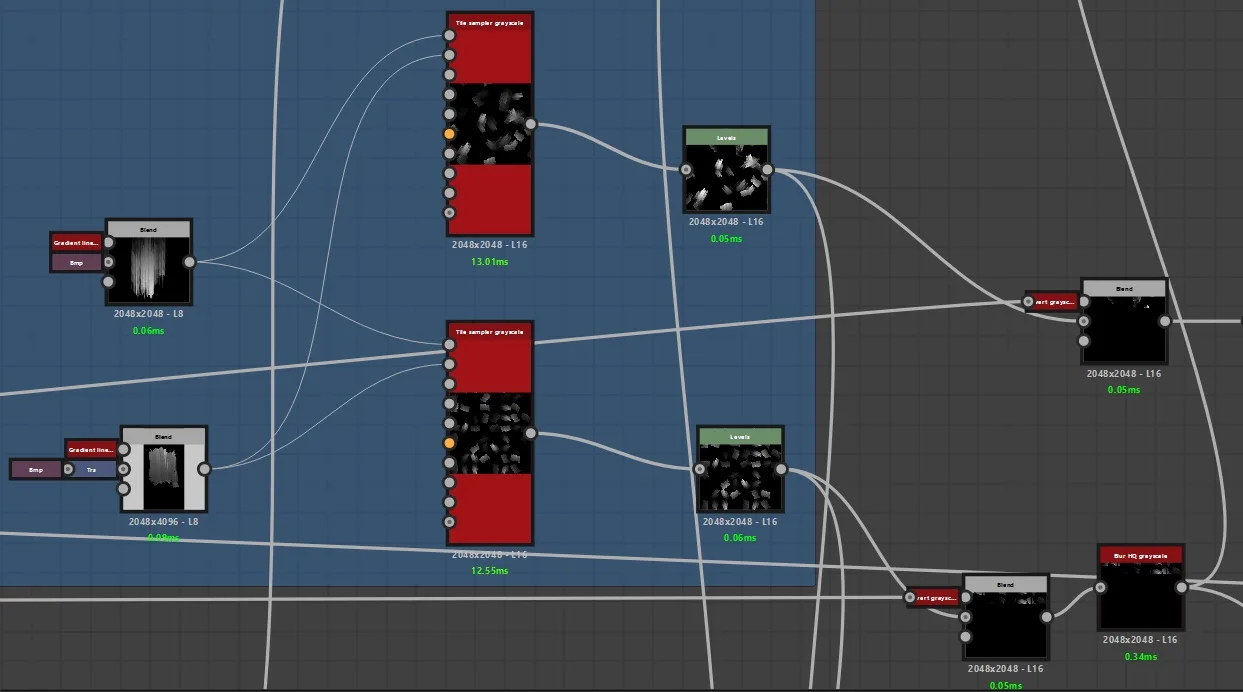

Substance 3D Designer 中手绘笔刷 alpha 与 Tile Sampler 节点细节
用自定义笔刷 alpha 和 Tile Sampler 生成有机变化

我经常把这种做法同时用在 Normal 贴图上,制造微妙的表面细节;也用在 Base Color 上,让纹理更具手绘质感。我还会把 Roughness 变化当作额外的艺术工具:通过改变 Roughness 值,光线与表面的交互方式会随之改变,从而影响感知色彩,并结合笔触细节产生更有趣的变化,尤其在屋顶瓦片等元素上效果显著。

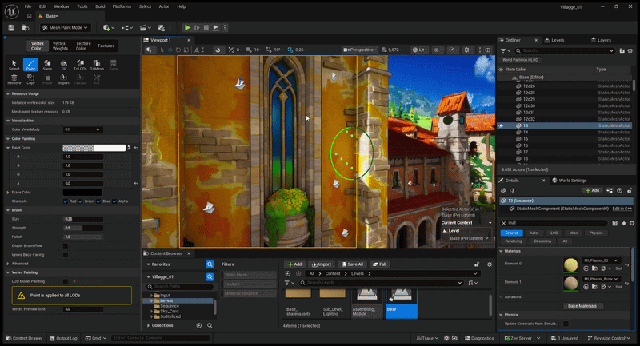

在环境后期,我还使用了 ArtStation 上 Jan Wyss 的 Alpha Collection 中的贴花(decal),进一步增强场景的手绘感和局部手绘细节。例如在某面墙的材质上,我用顶点绘制(vertex painting)透出底层灰泥,制造更多表面变化;再在上面叠加小砖块细节增加深度,并用贴花覆盖灰泥层,在阴影区域引入更多色彩变化,这些地方细节更明显,能有效打破材质的单调。

Unreal Engine 中雨天村庄场景的雾效与氛围演示
用 EasyFog、SoStylized 与 SkyCard 营造雨天氛围

为了营造雨天氛围,我组合使用了 EasyFog 和 SoStylized 等插件,后者包含预制的 VFX 系统。云朵则用了另一款插件 SkyCard,并结合我从一张网络云朵照片里提取的自定义 alpha。这样艺术方向与创意就成了我的主要关注点,不必在技术细节上花费太多时间。

构图

我处理环境构图时通常把场景分成前景、中景和背景。我遵循的一个主要原则是:元素离玩家越远,需要的细节就越少。比如在植被处理上,我会关闭远景物体(如远山树木)的阴影。我把最高的对比度、色彩变化和视觉复杂度集中在主要焦点上,也就是画面中最大的建筑。

如果我发现画面某个区域信息密度过高,通常会插入雾片(fog card)柔化细节,提升构图整体可读性,引导观众视线并保持清晰的视觉层级。远处的山脉我则在 World Creator 里用高度图生成地形。

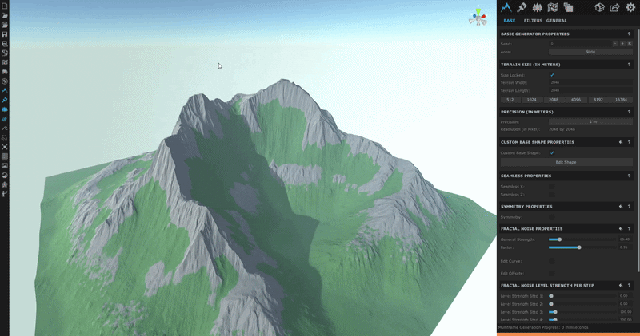

Unreal Engine 中由 World Creator 高度图生成的远山地形
在 World Creator 中生成远景山脉

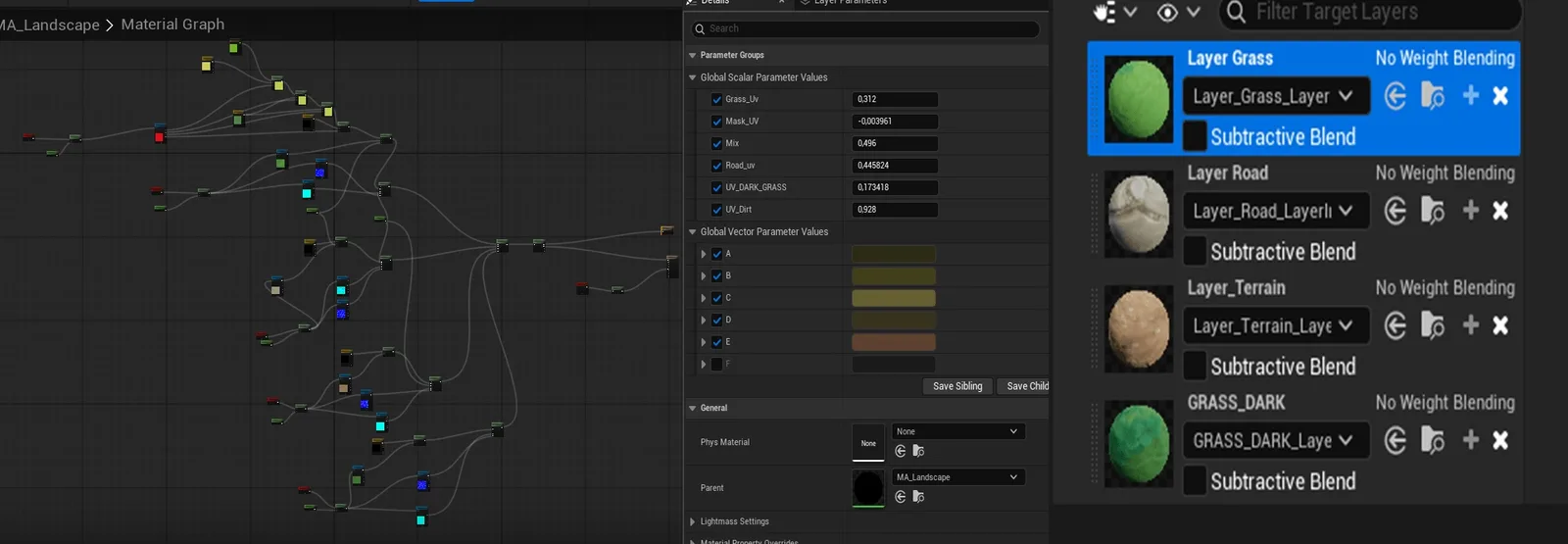

这是一款非常高效的工具,能让我快速创建复杂的自然形态,同时保持对最终结果的足够控制。地形主材质(landscape Master Material)我使用了四个可绘图层,结合 Virtual Texturing(虚拟纹理)和一张我在 Substance 3D Designer 里制作的草地纹理 RGB 遮罩,这让我能更灵活地混合色彩并单独控制每一层,从而创造更多变化,让环境看起来更自然。

Unreal Engine 中地形主材质的四层可绘纹理与 RGB 遮罩设置
四层可绘图层 + Virtual Texturing 的地形主材质

这个环境最有趣的技术点之一,是在后处理体积(Post Process Volume)里实现了一套自定义轮廓线着色器(outline shader)。

Unreal Engine 后处理体积中自定义轮廓线着色器的应用效果
后处理体积里的自定义轮廓线着色器

该效果通过 Custom Depth Pass(自定义深度通道)驱动,我给选中物体分配特定深度值,以控制哪些资产会获得轮廓线效果。我主要把它用在前景元素以及轮廓相互重叠的物体上,因为这能提升视觉分离度,增强场景不同层级之间的纵深感,同时让效果保持可控和有意为之。

结语

从最初遮挡到最终展示,整个项目大约花了一个半月。不过需要说明,我复用了一些之前项目里的植被资产,比如常春藤,以及用于木制品等简单元素的 trim sheet。这让我能优化制作时间,把更多精力投入环境的独特部分,包括建筑、构图和整体艺术方向。

最大的挑战是贴图阶段。由于环境资产数量庞大,每种材质都需要彼此协调,才能维持一致的风格化观感。我从这个项目中学到的最重要的一点,就是保持条理。清晰的文件夹结构、井井有条的子文件夹,以及从一开始就建立扎实的工作流,对于高效管理复杂且资产繁多的环境至关重要。

如果要给刚入门的人一条建议,那就是一步一步来,并尽可能保持条理。大型环境一旦资产和文件结构混乱,很快就会让人应接不暇。我还建议把每件资产都当作长期投资:精心制作的材质、trim sheet、植被和模块化资产通常能在未来项目中复用,让你在保持作品集一致品质的同时更高效地工作。祝大家好运!

常见问题

遮挡与拆分怎么衔接?

先在 UE 里用方块搭出构图、比例与主要体块,再把遮挡模型导进 Blender,把每栋建筑拆成更小更可管理的元素;拆分时统一命名规则并沿用到引擎里,方便后续 trim sheet 与 UV 拉伸。

为什么大量走中模流程?

资产数量太多,中模流程能把复杂问题拆小,逐个击破;重点放在比例、造型与可复用模块上,简单模块化资产既能加快制作,也能保持整体风格一致。

松针那种细叶怎么处理?

树距镜头较远,精细叶片在最终画面看不出提升,于是用简单球体表现风格化松针,在 Substance 3D Painter 里烘焙细节,再叠手绘色彩渐变增强体积与可读性;其他植被用开源工具生成。

轮廓线效果是怎么实现的?

在后处理体积里挂一套自定义轮廓线着色器,由 Custom Depth Pass 驱动,给选中物体分配特定深度值决定谁获得描边;主要用在前景与轮廓重叠的物体上,提升层级分离度。

雨天与远景怎么搭?

雨天氛围用雾插件配合预制 VFX 系统,云层用天空卡片插件并叠一张从实拍云照片提取的自定义 alpha;远山在 World Creator 里用高度图生成,地形主材质带四个可绘图层并启用虚拟纹理。
