巧用定制渲染架构，在Unity中实现大规模程序化几何体的实时GPU渲染

假设条件：我们正在构建一个系统，旨在以最少的数据量处理固定数量的变换，同时具备处理不同类型游戏元素（称为“预置体”）的灵活性。目标是以尽可能高效的方式渲染所有内容，其中大部分过程（如剔除、LOD选择和数据压缩）由GPU处理。

原型

将原型视作游戏设计中类似预置体的概念。它是一个包含所有LOD（细节层次）级别的包，每个级别都带有各自的子网格和材质。这一额外的抽象层赋予我们更多控制权，使我们能够在传统Unity渲染方式下难以实现或过于耗时的情况下应用一些巧妙手法。

定制示例：

• 自定义阴影材质：通过在植被中排除alpha剪裁，或者使用单一材质绘制所有网格阴影，我们可以显著提升批次处理效率。
• 跨LOD阈值渲染阴影：我们可利用原型的最后一个LOD级别网格为所有LOD距离渲染阴影。这种方法降低了顶点计数，进一步增强了批次处理效果。

首次实现尝试

受到诸如《GPU-驱动渲染引擎》等文章的启发，我的初期工作重点放在减少批次计数与优化材质通道上，本质上是力求以一个大型命令缓冲区渲染整个场景。

该架构运作如下：

1. 缓冲区分配：我们需要知道每种原型的数量并为其分配特定缓冲区。我们将所需的所有原型组合在一起，分配一个大的变换和可见性缓冲区。
2. 可见性标记与压缩：基于某些外部类，我们标记特定原型是否可见，然后进行前缀和+压缩操作，以了解需要绘制每种类型的原型数量。
3. 数据打包：接着将这些数据打包进批次缓冲区，再转入命令缓冲区。

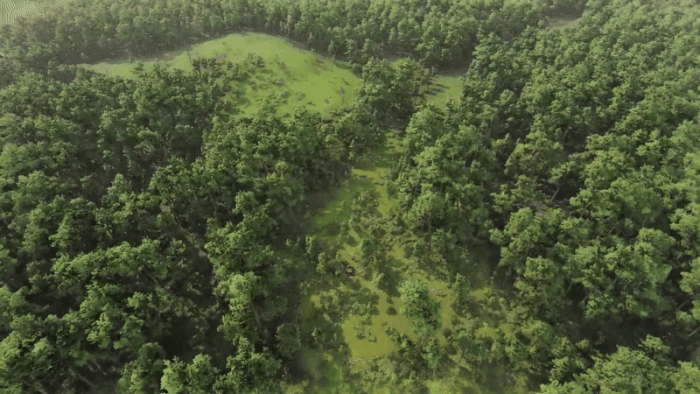

尽管这种方法相当标准且已有大量优秀论文讨论，但当我们要动态更改原型类型时，问题便显现出来。我的主要应用场景是将其与正在开发的动态地形实例化器配合使用。虽然可以预测变换数量，但具体原型类型数量未知，且每次更新实例化器时可能变化。

在首次尝试中，我为所有可能出现的情况分配了缓冲区。例如，如果要在1000个位置随机生成10种树木，就需要为实际上可能出现的10000棵树分配数据，并对它们全部执行前缀和/压缩。随着原型数量增加，这种方法的扩展性极差。

解决方案发现！

该算法的一大亮点在于其高效性，尤其是保持内存分配恒定，无论涉及多少原型。下面逐步解析这一过程：

1. 原型选取与剔除：选取原型索引并设置变换缓冲区。该缓冲区与变换缓冲区一对一映射，并在其中存储选中的原型索引。为了优化内存存储，采用以下方式打包选中原型缓冲区：16位选中原型索引，14位LOD值，2位可见性（GBuffer, Shadow）。16位最大值为65,536，作为批次组中最大原型类型数量。14位LOD值和2位可见性将在后续步骤中使用。
2. 可见性传递：基于所选LOD，从“GPU_PROTOTYPE_LOD”缓冲区读取当前LOD级别需要渲染的网格。
3. 为原型选取LOD网格：注意，“instancePickBatchBuffer”的大小取决于原型LOD级别中子网格的最大数量。在我的实现中，假定在GBuffer渲染中最多可存储4个子网格，在阴影通道中同样最多存储4个（两者可能不同）。
4. 排序：在最后一步之后，我们的“instancePickBatchBuffer”的顺序非常混乱，我们仍然不知道每种类型的网格需要渲染多少个网格。因此，我们进行排序。
5. 批次计数与命令缓冲区准备：遍历所有批次，计算其大小并将数据传入命令缓冲区。

我们在上面调度着色器并搜索批处理开始 – 结束。下面是执行此操作的示例代码：

[numthreads(GPUI_THREADS,1,1)]
void MarkLaneStart (uint3 id : SV_DispatchThreadID)
{
if(id.x >= maxInstances) return;

uint refIndex = batchIndexesRef[id.x];
uint prevRefIndex = batchIndexesRef[id.x-1];

uint pickBatch = batchIndexes[refIndex];
if(pickBatch >= 0xFFFF) return; // Invalid

if((pickBatch != batchIndexes[prevRefIndex] || id.x ==0))
{
batches[pickBatch].start = id.x;
batchesVisibility[pickBatch] = 1;
}
}
[numthreads(GPUI_THREADS,1,1)]
void MarkLaneEnd (uint3 id : SV_DispatchThreadID)
{
if(id.x >= maxInstances) return;

uint refIndex = batchIndexesRef[id.x];
uint nextRefIndex = batchIndexesRef[id.x+1];

uint pickBatch = batchIndexes[refIndex];
if(pickBatch >= 0xFFFF) return; // Invalid

if((pickBatch != batchIndexes[nextRefIndex] || id.x+1 >= maxInstances ))
{
batches[pickBatch].end = id.x;
}
}

注：这两个内核可以轻松合并为一个，但我将其保留原样是为了便于阅读。无论如何，这样做不会造成任何性能损失，因为99.9%的瓶颈在于排序阶段。

GPU排序

当前系统的一大瓶颈是排序。已有大量优秀的论文阐述了这一过程及其优化方法。我仍在测试新的选项，但可能最大的改变是转向DX12，利用WaveIntrinsics和其他内存访问技巧来提升性能。我发现了一个实现了最佳排序算法之一的仓库，并对其性能进行了测试：ShaderOneSweep。

目前我的实现基于BitonicSort：GPUMergeSortForUnity

变换存储

如前所述，内存带宽是最大的瓶颈之一。我首先尝试优化矩阵变换，采用与Unity BRG中相同的float4x3代替float4x4。

另一项优化是不再存储WorldToObject矩阵，而是在着色器中计算。WorldToObject矩阵主要用于光照计算，因此对于某些渲染管线可以省略。

得益于Jason Booth提出的优化方案，我成功将位置、旋转和缩放打包到float3和uint3中。位置存储在float3中，缩放和旋转存储在uint3中。

这带来了显著的效果。例如，若用float4x4存储1,000,000个变换需要约64MB，而采用最终的打包方法仅需约24MB。

其他内存优化

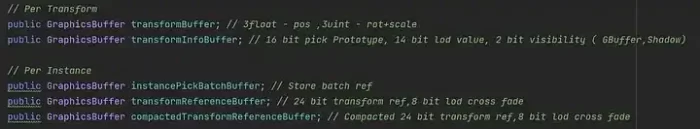

除了缩放和旋转外，还对诸如变换索引选择和LOD交叉淡入值等其他参数进行了打包，进一步提升了内存使用效率。最终的缓冲区及其打包说明如下：

绘制方法

如果你使用Unity，请记住使用“Graphics.RenderMeshIndirect()”而非“Graphics.DrawMeshInstancedIndirect()”。前者是最新版本且在HDRP等环境中支持运动向量等功能。你可以在Unity论坛轻松找到更多关于它们的详细信息。

我们能否做得更好？

• 批量绘制多个网格：我的实现基于Unity引擎，据我所知，当前Unity尚未完全支持针对相同材质绘制大量网格的高效方式（或许未来会有所改进）。RenderDoc显示，Unity会将每个网格拆分成不同的批次，仅一次性传递这些网格的数据，这已经比（REWRITE THIS）要好。相关讨论可见此帖:https://forum.unity.com/threads/gpu-driven-rendering-with-srp-no-drawproceduralindirectnow-for-commandbuffers.1301712/

• 合并材质并使用纹理数组：这是下一步我计划优化的方向。思路是将材质参数合并到缓冲区中，并将它们的纹理存储在纹理数组中，绘制对象时只需选择数组中的相应页。问题在于，在Unity中以一种“干净”的方式实现这一想法颇具挑战性，因为据我所知，Unity并未提供直接控制纹理加载/卸载的API。

• 网格聚簇：近年来，这种技术越来越受到关注。或许首个较大型的应用实例可追溯至这篇文献：https://advances.realtimerendering.com/s2015/aaltonenhaar_siggraph2015_combined_final_footer_220dpi.pdf
